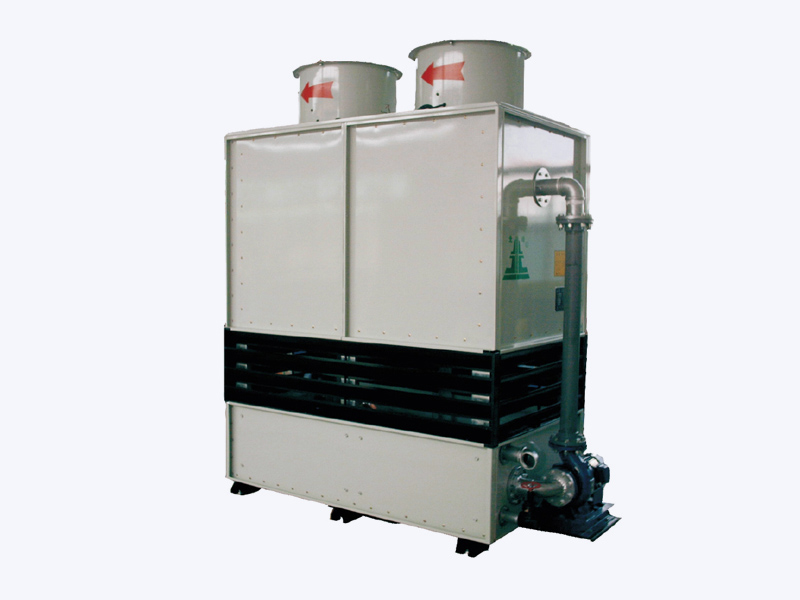

蒸发式冷凝器ZNT系列

产品描述

联系表单

FNH型系列风冷冷凝器技术参数





型号

名义换热量 W

风机

进气管内径mm

出液管内径mm

安装尺寸

外形尺寸

风量 m³/h/台

风叶直径

功率 W

电压 V

项目只

长 mm

宽 mm

A mm长

B mm宽

C mm 高

排×环

(1/8)0.36/1.3

360











8

8

201



221

45

204

2×4

(1/4)0.56/2.4

670











8

8

301



321

45

204

2×4

BF-FN-0.56/2

560

270

170

22

220

1

8

8

270

70

290

110

215

2×4

BF-FN-0.95/3.4

950

360

200

33

8

8

270

70

290

110

240

3×4

BF-FN-1.4/4.9

1370

880

250

53

8

8

350

70

370

110

290

3×5

BF-FN-2.3/8.3

2320

1300

300

73

12

9.5

450

100

470

150

340

3×6

BF-FN-3.1/11

3080

12

9.5

450

100

470

150

340

4×6

BF-FN-2.5/9

2520

10

10

370

100

390

140

320

4×6

BF-FN-2.8/10

2800

2100

350

140

12

9.5

450

100

470

150

420

3×8

BF-FN-3.8/13.5

3780

12

9.5

450

125

470

175

420

4×8

BF-FN-4.2/15

4200

12

9.5

450

125

470

175

470

4×9

BF-FN-5.3/19

5320

3000

400

180

380

16

12

510

125

530

175

520

4×10

BF-FN-6.2/22

6200

16

12

510

170

530

220

520

5×10

BF-FN-5.0/18

5040

2100

350

140

220

2

16

12

790

125

810

175

420

3×8

BF-FN-6.7/24

6700

16

12

790

125

810

175

420

4×8

BF-FN-7.6/27

7560

16

12

790

125

810

175

470

4×9

BF-FN-10.6/38

10640

3400

400

180

380

16

12

990

150

1020

200

530

4×10

BF-FN-11.8/42

11760

19

14

990

150

1020

200

630

4×12

BF-FN-13.2/47

13160

19

14

990

170

1020

220

530

5×10

BF-FN-14.6/52

14560

19

14

990

170

1020

220

630

5×12

BF-FN-17.6/63

17640

22

16

990

170

1020

220

630

6×12

BF-FN-18.8/67

18760

2100

350

140

220

4

22

16

990

170

1020

220

830

4×16

BF-FN-21/75

21000

3400

400

180

380

22

16

990

170

1020

220

930

4×18

BF-FN-23.5/84

23520

22

16

990

170

1020

220

1030

4×20

BF-FN-25.8/92

25760

22

16

990

170

1020

220

1130

4×22

BF-FN-28/100

28000

25

19

990

170

1020

220

1230

4×24

BF-FN-29.4/105

29400

25

19

990

170

1020

220

1030

5×20

BF-FN-32.5/116

32480

25

19

990

170

1020

220

1130

5×22

BF-FN-35.6/127

35560

25

19

990

170

1020

220

1230

5×24



半封闭风冷冷凝器技术参数



型号

换热量W

风机

功率 w

电源

V/P/A

进气管经(Φ-mm)

出液管经(Φ-mm)

外形尺寸

安装尺寸

风量m³/h/set

风扇直径×数量 mm

A

B

H

E

F

BF-FNK-03S

7800

6570

500

450

3/380

19

16

886

203

715

160

775

BF-FNK-04S

11150

6570

500

450

3/380

19

16

886

203

715

160

775

BF-FNK-05S

14200

6570

500

450

3/380

19

16

886

233

715

190

775

BF-FNK-08S

19800

8720

550

600

3/380

25

19

976

233

865

190

865

BF-FNK-10S

26400

13140

500

450

3/380

25

19

1276

233

865

190

1165

BF-FNK-15S

30400

17440

550

600

3/380

28

19

1446

233

865

190

1335

BF-FNK-05SH

17750

6570

500

450

3/380

19

16

886

233

715

190

775

BF-FNK-08SH

24750

8720

550

600

3/380

25

19

976

233

865

190

865

BF-FNK-10SH

33000

13140

500

450

3/380

25

19

1276

233

865

190

1165

BF-FNK-15SH

38000

17440

550

600

3/380

28

19

1446

233

865

190

1335

BF-FNK-18SH

41800

17440

550

600

3/380

28

19

1446

233

965

190

1335

BF-FNK-20S

45000

21640

600

780

3/380

28

22

1636

290

890

130

1560

BF-FNK-20SH

48600

21640

600

780

3/380

28

22

1636

290

940

130

1560

BF-FNK-15ST

54000

24400

630

800

3/380

28

19

1756

290

940

130

1680

BF-FNK-25S

60000

24400

630

800

3/380

35

22

1761

290

1040

130

1680

BF-FNK-30S

70500

26280

500

450

3/380

35

22

1641

290

1340

130

1560

BF-FNK-35S

79500

26280

500

450

3/380

42

28

1641

290

1440

130

1560

BF-FNK-30SH

90000

34800

550

600

3/380

35

22

1641

290

1440

130

1560

BF-FNK-40S

102000

34800

550

600

3/380

35

28

1846

290

1440

130

1760

BF-FNK-35ST

117000

43280

600

780

3/380

35

22

1846

290

1540

130

1760

BF-FNK-50S

129000

43280

600

780

3/380

42

28

2139

290

1540

130

2040

BF-FNK-40ST

135000

43280

600

780

3/380

35

28

2139

290

1590

130

2040

BF-FNK-50ST

162000

52300

550

450

3/380

42

28

2530

290

1640

130

2430



基于进风温度35℃,冷凝温度50℃,进出风温差10℃



BF-HVDK型系引风冷冷凝器技术参数



风冷型号说明

HVDK系列外转子风扇冷凝器17KW~263.5KW
V型设计节省空间,制冷量大,外形美观

BF-HVDK型系风冷冷凝器技术参数

型号

名义换热量(W)

风机

进气管内径(Φ-mm)

出液管内径(Φ-mm)

安装尺寸

外形尺寸 (mm)

风量 (m³/h)

风叶直径(mm)

功率

(W)

电压

(0/V)

数目

(set)

D

(mm)

E

(mm)

A

(mm)

B

(mm)

C

(mm)

BF-HVDK50S

17400

6800

400

180

380

2

22

16

1020

557

1064

661

900

BF-HVDK60S

19200

6800

400

180

380

2

22

16

1120

557

1164

661

900

BF-HVDK80S

26080

9600

450

250

380

2

25

19

1210

641

1254

745

990

BF-HVDK90S

27800

9600

450

250

380

2

25

19

1340

641

1384

745

990

BF-HVDK100S

32400

13140

500

450

380

2

25

19

1460

641

1504

745

990

BF-HVDK120S

36500

13140

500

450

380

2

25

19

1550

726

1594

830

1080

BF-HVDK140S

44700

17440

550

600

380

2

28

19

1580

811

1624

915

1180

BF-HVDK150S

46800

17440

550

600

380

2

28

19

1680

811

1724

915

1180

BF-HVDK162S

53500

17440

550

600

380

2

28

22

1810

811

1854

915

1180

BF-HVDK180S

60200

21640

600

780

380

2

28

22

1810

896

1854

1000

1272

BF-HVDK200S

65200

21640

600

780

380

2

28

22

2010

896

2054

1000

1272

BF-HVDK220S

69300

21640

600

780

380

2

32

22

2210

896

2254

1000

1272

BF-HVDK245S

78600

26160

550

600

380

3

32

22

2440

896

2484

1000

1272

BF-HVDK275S

84970

26160

550

600

380

3

32

22

2730

896

2773

1000

1272

BF-HVDK300S

97600

32460

600

780

380

3

35

28

2960

896

3000

1000

1272

BF-HVDK330S

102300

32460

600

780

380

3

42

28

2556

1049

2611

1153

1380

BF-HVDK360S

109000

32460

600

780

380

3

42

28

2781

1049

2776

1153

1380

BF-HVDK400S

124000

36600

630

800

380

3

42

28

2720

1049

2840

1153

1380

BF-HVDK450S

135000

36600

630

800

380

3

42

28

2855

1049

3052

1153

1380

BF-HVDK500S

155000

39420

500

450

380

6

42

32

2584

1487

2720

1537

1541

BF-HVDK550S

170500

39420

500

450

380

6

42

32

2809

1497

2946

1537

1541

BF-HVDK600S

186000

52320

550

600

380

6

42

32

2974

1571

3111

1621

1641

BF-HVDK650S

198300

52320

550

600

380

6

42

32

2974

1571

3111

1621

1641

BF-HVDK750N

229000

69760

550

600

380

8

54

35

3480

1655

3616

1705

1731

BF-HVDK850S

263500

69760

550

600

380

8

54

35

3480

1655

3616

1705

1731



BF-FNQ型风冷凝器枝术参数

产品特点:
★风机采用低转速、大叶片、大角度,噪音低,运行平稳,使用寿命长
★换热面积天,能提高环境温度的适应性;翅片间距大,即使在环境空气中粉尘较高情况下也能可靠地工作



型号

名义排热量 W

风机参数

进气管径Φmm

出液管径 Φmm

安装尺寸mm

安装尺寸mm

风量 m³/h

噪声 dB(A)

直径×数量

功率W

3N ~/V/P电源参数

A

B

H

E1

E2

BF-FNQ03/21

6720

6600

58

600x1

150

3/380/10

19

12

884

610

822

650



BF-FNQ04/30

9300

6600

58

600x1

150

3/380/10

19

12

884

610

822

650



BF-FNQ05/38

11780

6600

58

600x1

150

3/380/10

19

12

884

610

822

650



BF-FNQ06/49

15200

10600

60

700x1

300

3/380/10

19

12

933

610

975

650



BF-FNQ07/54

16700

7500

62

600x1

200

3/380/8

19

12

1015

610

975

650



BF-FNQ08/63

19530

10600

60

700x1

300

3/380/10

19

12

1153

610

975

650



BF-FNQ10/70

21700

10600

60

700x1

300

3/380/10

19

12

1292

610

975

650



BF-FNQ12/88

27300

11700

62

750x1

550

3/380/10

25

16

1446

610

1075

550

550

BF-FNQ13/97

30070

11700

62

750x1

550

3/380/10

25

16

1590

610

1075

624

624



 ZNT系蒸发式冷凝器





产品特点
1、采用热力学、传热学等工程学,把水冷凝器、冷却塔、循环水泵、水池、连接水管道融合一体,具有设计合理、节水节能、换热量大、结构紧凑、占地面积小,接管少等特点;
2、在传统的基础上,又新开发了铜管作冷凝盘管,取代了铁管,大大缩小了外形,减轻了重量,缩短了现场施工周期,降低了运输和安装费用;
3、框架采用优质镀锌板,外表面户外粉静电喷塑,具有抗蚀耐用,美观大方;
4、循环水泵选用小功率,大流量、噪音低、耗电小等特点;
5、水分配系统采用PVC塑料结构,布水器具有流量大,防堵塞、喷洒均匀、易维护、寿命长等特点;
6、轴流风机叶轮采用铝合金,叶片采用高强度尼龙风叶,具有风压高、风量大、噪音小、运行平稳等特点。
工作原理
压缩机排出的高温过热气态制冷剂从上部进入冷凝盘管内,冷却水有循环水泵送至冷凝盘管上部的喷淋装置中,将水均匀的喷淋在冷凝盘管表面上形成水膜,盘管内的高温过热制冷剂与盘管外的水和空气进行热交换,管内制冷剂由气态逐渐被冷凝为液态,制冷剂冷凝放热,喷淋冷却水蒸发吸热,使极小部分喷淋冷却水变成水蒸气,被脱水器回收,未蒸发的水下水箱被空气冷却,并均匀地下落到水箱中循环使用,当水箱水位蒸发消耗到一定程度时,浮球阀自动打开,补足水箱内水量。
机组选型程序
1、北峰牌BF-ZNT与ZNTG系列蒸发冷凝器适用于全封闭、半封闭、螺杆压缩机,制冷剂为R22、R134a;
2、根据制冷要求选型制冷设备;
3、设计系统总换热量=压缩机制冷量+压缩机电机消耗功率,总换热量×修正系数=使用工况下的热负荷;
4、例:已知条件BFBV20-84.5型制冷压缩机4台,工况-10℃/40℃,制冷量=(40480+16100 ) ×4台=226.3KW(并联机组);
5、使用条件:冷凝温度40℃,湿球温度26℃,查修正系数表可知换热量修正系数为1.07;
6、计算修正系数换热量=总换热量×修正系数=226.3 ×1.07=242.1KW;
7、确定选型的标准换热量≥242KW,查产品参数表配一台ZNT-250KW蒸发冷。
备注:(由于使用地区、环境不同,北方冬季气温较低,如果水泵要停机断水的,匹配时蒸发冷要配大30%以上,例:241× 1.3=315KW)

BF-ZNT型系列蒸发式冷凝器技术参数



序号

型号

换热量

KW

风机

水泵

进出管

风量

m³/h

功率

KW

电压

V

电流

A

数目

流量 m³/h

功率

KW

电压

V

电流

A

进管

出管

1

BF-ZNT-30/S

30

7000

0. 75

380

2

1

20

0. 75

380

1. 81

28

19

2

BF-ZNT-50/S

50

7000

0. 75

380

2

1

20

0. 75

380

1. 81

28

22

3

BF-ZNT-80/S

80

10000

1. 1

380

2. 7

1

20

0. 75

380

1. 81

35

22

4

BF-ZNT-100/S

100

10000

1. 1

380

2. 7

1

20

0. 75

380

1. 81

35

28

5

BF-ZNT-130/S

130

10000

1. 1

380

2. 7

1

20

0. 75

380

1. 81

42

28

6

BF-ZNT-150/S

150

15000

1.5

380

3. 7

1

25

1. 1

380

2. 52

42

28

7

BF-ZNT-180/S

180

15000

1. 5

380

3. 7

1

25

1. 1

380

2. 52

54

28

8

BF-ZNT-200/S

200

15000

1.5

380

3. 7

1

25

1. 1

380

2. 52

54

28

9

BF-ZNT-230/S

230

10000

1. 1

380

2. 7

2

25

1. 1

380

2. 52

54

28

10

BF-ZNT-250/S

250

10000

1. 1

380

2. 7

2

25

1. 1

380

2. 52

54

28

11

BF-ZNT-280/S

280

15000

1. 5

380

3. 7

2

25

1. 1

380

2. 52

67

35

12

BF-ZNT-310/S

310

15000

1.5

380

3. 7

2

25

1. 1

380

2. 52

67

35

13

BF-ZNT-330/N

330

18000

1. 5

380

4

2

35

1.5

380

3.44

67

35

14

BF-ZNT-350/N

350

18000

1.5

380

4

2

35

1.5

380

3.44

67

35

15

BF-ZNT-380/N

380

18000

1. 5

380

4

2

35

1. 5

380

3.44

67

35

16

BF-ZNT-430/N

430

21000

2.2

380

5.6

2

35

1.5

380

3.44

76

42

17

BF-ZNT-480/N

484

21000

2. 2

380

5. 6

2

35

1. 5

380

3.44

76

42

18

BF-ZNT-530/N

530

21000

2.2

380

5.6

2

35

1.5

380

3.44

76

42

19

BF-ZNT-580/N

580

30000

3

380

7

2

50

2.2

380

4. 74

76

42

20

BF-ZNT-630/N

630

30000

3

380

7

2

50

2.2

380

4. 74

76

42

21

BF-ZNT-680/N

680

30000

3

380

7

2

50

2.2

380

4. 74

76

42

22

BF-ZNTG-800/N

800

45000

4

380

9

2

70

3

380

7

2×89

2×76

23

BF-ZNTG-950/N

950

60000

4

380

9

2

70

3

380

7

2×114

2×89

24

BF-ZNTG-1100/N

1100

71000

5.5

380

11

2

70

3

380

7

2×114

2×89

25

BF-ZNTG-1200/N

1200

40000

3

380

7

3

78

3

380

7

3×89

3×76

26

BF-ZNTG-1400/N

1400

80000

5.5

380

11

2

129

5.5

380

11

2×114

2×89

27

BF-ZNTG-1600/N

1600

60000

5. 5

380

11

4

129

5. 5

380

11

4×89

4×76

备注:数据如有变动恕不另行通知,根据用户需求可为用户特殊设计。

ZNT系列蒸发冷外形尺寸



型号



外形尺寸

安装尺寸

连接管

A

mm

B

mm

C

mm

D

mm

E

mm

El

mm

E2

mm

补水管

Φmm

溢水管

Φmm

排水管

Φmm

BF-ZNT-30/S

1284

957

2540

897

138

696



1"

2. 5"

2"

BF-ZNT-50/S

1284

957

2540

897

138

696



1"

2. 5"

2"

BF-ZNT-80/S

1384

1230

2540

1170

138

780



1"

2. 5"

2"

BF-ZNT-100/S

1384

1230

2620

1170

138

780



1"

2. 5"

2"

BF-ZNT-130/S

1384

1230

2620

1170

138

780



1"

2. 5"

2"

BF-ZNT-150/S

1734

1230

2620

1170

138

1146



1"

2. 5"

2"

BF-ZNT-180/S

1734

1230

2620

1170

138

1146



1"

2. 5"

2"

BF-ZNT-200/S

1734

1230

2620

1170

138

1146



1"

2. 5"

2"

BF-ZNT-230/S

2204

1230

2620

1170

138

808

808

1"

2. 5"

2"

BF-ZNT-250/S

2204

1230

2620

1170

138

808

808

1"

2. 5"

2"

BF-ZNT-280/S

2204

1230

2620

1170

138

808

808

1"

2. 5"

2"

BF-ZNT-310/S

2204

1230

2620

1170

138

808

808

1"

2. 5"

2"

BF-ZNT-330/N

2534

1433

2650

1373

138

970

970

1"

2. 5"

2"

BF-ZNT-350/N

2534

1433

2650

1373

138

970

970

1"

2. 5"

2"

BF-ZNT-380/N

2534

1433

2650

1373

138

970

970

1"

2. 5"

2"

BF-ZNT-430/N

2534

1433

2650

1373

138

970

970

1"

2. 5"

2"

BF-ZNT-480/N

2714

1433

2650

1373

138

1068

1068

1"

2. 5"

2"

BF-ZNT-530/N

2714

1433

2650

1373

138

1068

1068

1"

2. 5"

2"

BF-ZNT-580/N

3034

1671

2730

1610

138

1220

1220

1"

2. 5"

2"

BF-ZNT-630/N

3034

1671

2730

1610

138

1220

1220

1"

2. 5"

2"

BF-ZNT-680/N

3034

1671

2730

1610

138

1220

1220

1"

2. 5"

2"

BF-ZNTG-800/N

3490

2000

3290

\

\

\

\

1"

2. 5"

2"

BF-ZNTG-950/N

3810

2100

3730

\

\

\

\

1"

2. 5"

2"

BF-ZNTG-1100/N

4420

2100

3700

\

\

\

\

1"

2. 5"

2"

BF-ZNTG-1200/N

4520

2200

3600

\

\

\

\

1"

2. 5"

2"

BF-ZNTG-1400/N

4420

2550

3750

\

\

\

\

1"

2. 5"

2"

BF-ZNTG-1600/N

5870

2200

3600

\

\

\

\

1"

2. 5"

2"



R22和R134a排热系数表



冷凝压力(kPa)

冷凝温度

进风空气湿球温度

R22

R134a

10

12

14

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

1191

771

30

1.05

1.13

1.23

1.38

1.45

1.54

1.65

1.79

1.95

2.25

2.44

2.78

3.28











1254

815

32

0.94

1

1.08

1.17

1.23

1.3

1.37

1.5

1.62

1.76

1.93

2.1

2.35

2.6









1320

862

34

0.84

0.9

0.97

1.04

1.1

1.15

1.2

1.27

1.34

1.44

1.55

1.66

1.8

1.99

2.19

2.5





1355

887

35

0.8

0.85

0.91

0.97

1.02

1.06

1.1

1.17

1.24

1.3

1.37

1.46

1.55

1.72

1.91

2.14

2.41

2.77

1390

912

36

0.77

0.81

0.86

0.92

0.96

1

1.04

1.07

1.13

1.19

1.26

1.34

1.42

1.53

1.69

1.89

2.14

2.38

1461

963

38

0.7

0.74

0.78

0.82

0.85

0.88

0.9

0.93

0.96

1.01

1.06

1.12

1.17

1.25

1.35

1.47

1.62

1.78

1537

1016

40

0.65

0.67

0.7

0.73

0.76

0.78

0.8

0.83

0.86

0.89

0.93

0.97

1.01

1.07

1.13

1.2

1.3

1.43

1610

1072

42

0.59

0.61

0.64

0.67

0.68

0.7

0.72

0.74

0.77

0.8

0.83

0.86

0.89

0.93

0.98

1.04

1.1

1.18

1689

1130

44

0.54

0.56

0.58

0.6

0.62

0.63

0.65

0.66

0.68

0.7

0.73

0.76

0.78

0.82

0.85

0.89

0.93

0.97

取得联系

联系我们获取免费报价和更多关于制冷设备的专业知识。您的项目将通过北峰找到合适的解决方案。
