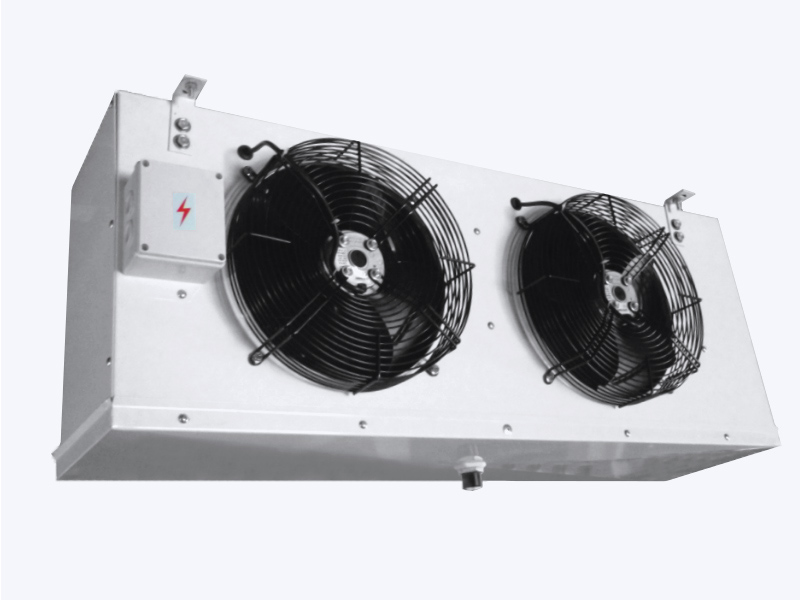

概况
D型系列空气冷却器(又称冷风机)是―种适用于各种冷库的冷却降温设备。D型系列空气冷却器有DL、DD和DJ型三种型式分别适
用于不同库温的冷库。它具有结构紧凑、重量轻、不占用冷库实用面积等优点,与自然对流排管相比,它能使冷库内储藏的食品迅速
降温,大大提高了储藏食品的保鲜度。
产品用途
D型系列空气冷却器可与不同制冷量的压缩冷凝机组配套,用于不同库温的冷库中,作为制冷设备。其中DL型适用于库温为0℃左右的冷库。如保存鲜蛋或蔬菜的库。DD型适用于库温为-18℃左右的冷库,作为肉类、鱼类等冷冻食品的冷藏用。DJ型适用于库温为-25℃或低于-25℃的冷库作为鲜肉或鲜鱼制品等冻结或其他速冻用。
产品特点
壳体采用喷塑工艺或轧花铝板,耐腐蚀,外形美观。
盘管以错排方式布置,传热效率高,通过机械胀管将铝翅片套在铜管上连接牢靠。
该产品为厂内配线,所有接线均置于一个接线盒内安装维修方便。选用的电机和风机,噪音低,运转平稳。
排水盘中央最低处设有排水接头.排水可靠。槽型吊架,安装方便。
U型管状不锈钢管及氧化镁填料的电加热管,置于盘管中,融霜效果良好。
DD系列冷风机的主要技术参数表
规格 |
名义排热量 |
冷却面积 |
片距 (mm) |
风机 |
Defrost heater |
||||||
数目 (台) |
Diameter (Φ-mm) |
Air Volume (m³/h) |
Motor power (W) |
Volt (V) |
Coil (Kw) |
Water pond(Kw) |
Volt 3~380V Y mode connection(V) |
||||
BF-DD-1.3/7 |
1300 |
7 |
6 |
1 |
300 |
1650 |
75 |
380 |
0.96 |
0.52 |
220 |
BF-DD-2.2/12 |
2200 |
12 |
6 |
2 |
300 |
2×1650 |
2×75 |
380 |
1.5 |
0.82 |
220 |
BF-DD-2.8/15 |
2800 |
15 |
6 |
2 |
300 |
2×1650 |
2×75 |
380 |
1.8 |
0.94 |
220 |
BF-DD-3.7/22 |
3700 |
22 |
6 |
3 |
300 |
3×1650 |
3×75 |
380 |
2.46 |
1.27 |
220 |
BF-DD-5.6/30 |
5600 |
30 |
6 |
2 |
400 |
2×3400 |
2×180 |
380 |
2.1 |
1.11 |
220 |
BF-DD-7.5/40 |
7500 |
40 |
6 |
2 |
400 |
2×3400 |
2×180 |
380 |
2.58 |
1.35 |
220 |
BF-DD-11.2/60 |
11200 |
60 |
6 |
2 |
500 |
2×6300 |
2×414 |
380 |
6.2 |
1.72 |
220 |
BF-DD-14.9/80 |
14900 |
80 |
6 |
2 |
500 |
2×6300 |
2×414 |
380 |
6.2 |
1.72 |
220 |
BF-DD18.7/100 |
18700 |
100 |
6 |
3 |
500 |
3×6300 |
3×414 |
380 |
9.08 |
2.44 |
220 |
BF-DD22.4/120 |
22400 |
120 |
6 |
3 |
500 |
3×6300 |
3×414 |
380 |
9.08 |
2.44 |
220 |
BF-DD26.4/140 |
26400 |
140 |
6 |
4 |
500 |
4×6300 |
4×414 |
380 |
11.96 |
3.02 |
220 |
BF-DD-30/160 |
30000 |
160 |
6 |
4 |
500 |
4×6300 |
4×414 |
380 |
11.96 |
3.02 |
220 |
BF-DD33.4/180 |
33400 |
180 |
6 |
4 |
500 |
4×6300 |
4×414 |
380 |
11.96 |
3.02 |
220 |
BF-DD39.2/210 |
39200 |
210 |
6 |
4 |
500 |
4×6300 |
4×414 |
380 |
15.05 |
3.02 |
220 |
BF-DD48.5/255 |
48500 |
255 |
6 |
4 |
550 |
4×8720 |
4×600 |
380 |
15.05 |
3.02 |
220 |
BF-DD-57/300 |
57000 |
300 |
6 |
4 |
600 |
4×10820 |
4×780 |
380 |
16.1 |
3.38 |
220 |
TECHNICAL DATA OF DL SERIAL AIR COOLER
Model |
Rated capacity t =0℃ △t =-to =7℃ w |
Cooling (m²) |
Fin space (mm) |
Fan motor |
Defrost heater |
||||||
Quantity (set) |
Diameter (Φ-mm) |
Air Volume (m³/h) |
Motor power (W) |
Volt (V) |
Coil (Kw) |
Water pond(Kw) |
Volt 3~380V Y mode connection(V) |
||||
BF-DL-2.0/10 |
2000 |
10 |
4.5 |
1 |
300 |
1650 |
75 |
380 |
0.96 |
0.52 |
220 |
BF-DL-3.0/15 |
3000 |
15 |
4.5 |
2 |
300 |
2×1650 |
2×75 |
380 |
1.5 |
0.82 |
220 |
BF-DL4.1/20 |
4100 |
20 |
4.5 |
2 |
300 |
2×1650 |
2×75 |
380 |
1.8 |
0.94 |
220 |
BF-DL-5.0/25 |
5000 |
25 |
4.5 |
3 |
300 |
3×1650 |
3×75 |
380 |
2.46 |
1.27 |
220 |
BF-DL-8.0/40 |
8000 |
40 |
4.5 |
2 |
400 |
2×3400 |
2×180 |
380 |
2.1 |
1.11 |
220 |
BF-DL-11.2/55 |
11200 |
55 |
4.5 |
2 |
400 |
2×3400 |
2×180 |
380 |
2.58 |
1.35 |
220 |
BF-DL-16.2/80 |
16200 |
80 |
4.5 |
2 |
500 |
2×6300 |
2×550 |
380 |
4.65 |
1.72 |
220 |
BF-DL-21.3/105 |
21300 |
105 |
4.5 |
2 |
500 |
2×6300 |
2×550 |
380 |
4.65 |
1.72 |
220 |
BF-DL-25.0/125 |
25000 |
125 |
4.5 |
3 |
500 |
3×6300 |
3×550 |
380 |
6.81 |
2.44 |
220 |
BF-DL-32.6/160 |
32600 |
160 |
4.5 |
3 |
500 |
3×6300 |
3×550 |
380 |
6.81 |
2.44 |
220 |
BF-DL-37.6/185 |
37600 |
185 |
4.5 |
4 |
500 |
4×6300 |
4×550 |
380 |
8.97 |
3.02 |
220 |
BF-DL-42.7/210 |
42700 |
210 |
4.5 |
4 |
500 |
4×6300 |
4×550 |
380 |
8.97 |
3.02 |
220 |
BF-DL-57.4/280 |
57400 |
280 |
4.5 |
4 |
500 |
4×6300 |
4×550 |
380 |
12.04 |
3.02 |
220 |
BF-DL-69.7/340 |
69700 |
340 |
4.5 |
4 |
550 |
4×8720 |
4×600 |
380 |
12.04 |
3.02 |
220 |
BF-DL-82/400 |
82000 |
400 |
4.5 |
4 |
600 |
4×10820 |
4×780 |
380 |
12.88 |
3.38 |
220 |
TECHNICAL DATA OF DJ SERIAL AIR COOLER
Model |
Rated capacity t =-25℃ △t =-to =7℃ w |
Cooling (m²) |
Fin space (mm) |
Fan motor |
Defrost heater |
||||||
Quantity (set) |
Diameter (Φ-mm) |
Air Volume (m³/h) |
Motor power (W) |
Volt (V) |
Coil (Kw) |
Water pond(Kw) |
Volt 3~380V Y mode connection(V) |
||||
BF-DJ-1.2/8 |
1200 |
8 |
9 |
2 |
300 |
2×1650 |
2×75 |
380 |
1.5 |
0.82 |
220 |
BF-DJ-2.1/15 |
2100 |
15 |
9 |
3 |
300 |
3×1650 |
3×75 |
380 |
2.46 |
1.27 |
220 |
BF-DJ-3.6/20 |
3600 |
20 |
9 |
2 |
400 |
2×3400 |
2×180 |
380 |
2.1 |
1.11 |
220 |
BF-DJ-4.6/30 |
4600 |
30 |
9 |
2 |
400 |
2×3400 |
2×180 |
380 |
2.58 |
1.35 |
220 |
BF-DJ-7.1/40 |
7100 |
40 |
9 |
2 |
500 |
2×6300 |
2×550 |
380 |
6.2 |
1.72 |
220 |
BF-DJ-8.9/55 |
8900 |
55 |
9 |
2 |
500 |
2×6300 |
2×550 |
380 |
6.2 |
1.72 |
220 |
BF-DJ-11.6/70 |
11600 |
70 |
9 |
3 |
500 |
3×6300 |
3×550 |
380 |
9.08 |
2.44 |
220 |
BF-DJ-14.3/85 |
14300 |
85 |
9 |
3 |
500 |
3×6300 |
3×550 |
380 |
9.08 |
2.44 |
220 |
BF-DJ-17.1/100 |
17100 |
100 |
9 |
4 |
500 |
4×6300 |
4×550 |
380 |
11.96 |
3.02 |
220 |
BF-DJ-19.6/115 |
19600 |
115 |
9 |
4 |
500 |
4×6300 |
4×550 |
380 |
11.96 |
3.02 |
220 |
BF-DJ-23.9/140 |
23900 |
140 |
9 |
4 |
500 |
4×6300 |
4×550 |
380 |
15.05 |
3.02 |
220 |
BF-DJ-28.9/170 |
28900 |
170 |
9 |
4 |
550 |
4×8720 |
4×600 |
380 |
15.05 |
3.02 |
220 |
BF-DJ-34.2/200 |
34200 |
200 |
9 |
4 |
600 |
4×10820 |
4×780 |
380 |
16.1 |
3.38 |
220 |

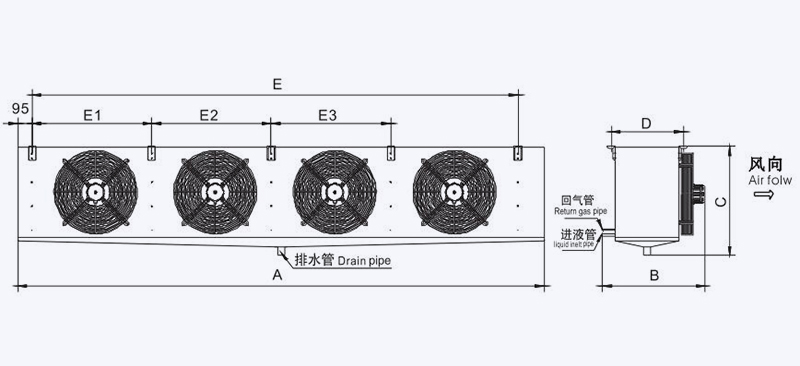

STANDARD AIR COOLER DIMENSION
Dimensioms
Model |
A |
B |
c |
D |
E |
E1 |
E2 |
E3 |
F1 |
liquid inelt pipe dia |
Return gas pipe dia |
Drain pipe dia |
BF-DL-2.0/10 BF-DD-1.3/7 |
670 |
440 |
490 |
325 |
450 |
80 |
Φ12 |
Φ22 |
3/4" |
|||
BF-DL-3.0/15 BF-DD-2.2/12 BF-DJ-1.2/8 |
1000 |
440 |
490 |
325 |
780 |
|||||||
BF-DL-4.1/20 BF-DD-2.8/15 |
1130 |
440 |
490 |
325 |
910 |
Φ22 |
||||||
BF-DL-5.0/25 BF-DD-3.7/22 BF-DJ-2.1/15 |
1500 |
440 |
490 |
325 |
1275 |
|||||||
BF-DL-8.0/40 BF-DD-5.6/30 BF-DJ-3.6/20 |
1330 |
470 |
630 |
365 |
1060 |
95 |
Φ16 |
Φ28 |
||||
BF-DL-11.2/55 BF-DD-7.5/40 BF-DJ-4.6/30 |
1600 |
470 |
630 |
365 |
1330 |
|||||||
BF-DL-16.2/80 BF-DD-11.2/60 BF-DJ-7.1/40 |
1920 |
635 |
730 |
435 |
1650 |
Φ32 |
1" |
|||||
BF-DL-21.3/105 BF-DD-14.9/80 BF-DJ-8.9/55 |
1920 |
635 |
730 |
435 |
1650 |
|||||||
BF-DL-25.0/125 BF-DD-18.7/100 BF-DJ-11.6/70 |
2720 |
635 |
730 |
435 |
2450 |
800 |
Φ19 |
Φ38 |
||||
BF-DL-32.6/160 BF-DD-22.4/120 BF-DJ-14.3/85 |
2720 |
635 |
730 |
435 |
2450 |
800 |
||||||
BF-DL-37.6/185 BF-DD-26.4/140 BF-DJ-17.1/100 |
3520 |
635 |
730 |
435 |
3250 |
800 |
800 |
Φ48 |
1.5" |
|||
BF-DL-42.7/210 BF-DD-30/160 BF-DJ-19.6/115 |
3520 |
635 |
730 |
435 |
3250 |
800 |
800 |
|||||
BF-DL-57.4/280 BF-DD-39/210 BF-DJ-23.9/140 |
3520 |
725 |
830 |
525 |
3250 |
800 |
800 |
Φ22 |
||||
BF-DL-69.7/340 BF-DD-48.5/255 BF-DJ-28.9/170 |
3520 |
725 |
985 |
525 |
3250 |
800 |
800 |
Φ25 |
Φ54 |
|||
BF-DL-82/400 BF-DD-57/300 BF- DJ-34.2/200 |
3920 |
725 |
1040 |
525 |
3650 |
900 |
900 |
