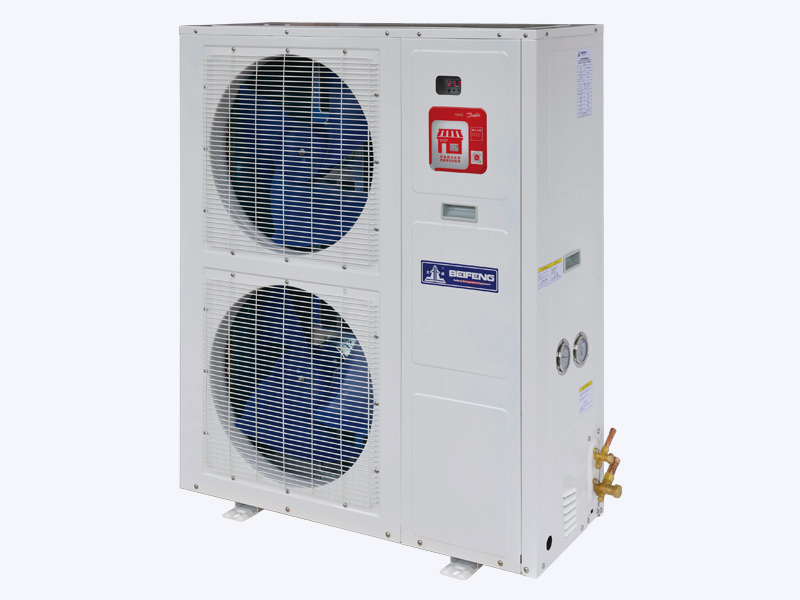

丹佛斯商超便利店变频冷凝机组

产品描述 联系表单

商超便利店中温/低温定频冷凝机组

商超便利店中温变频冷凝机组

■产品特点

●采用丹佛斯品牌涡旋压缩机，标配曲轴箱加热器，部分机型可单相220V供电

●过滤器、视液镜及压力开关等配件均为丹佛斯产品

●冷凝器使用内螺纹铜管，换热面积增大，同时配置可调速风机

●机组配置微电脑控制器，根据实际冷量需求调节运行状态，保证系统安全高效运转

●箱体全封闭隔音设计，风机可调速，运行更安静

●低温环境组件可选，可在严寒地区稳定运行

●压缩机和冷凝器可按需做成两个箱体，以减小尺寸从而满足苛刻安装条件

■客户得到的价值

●高效运行，年运行费用节省7%左右

●2HP~9HP等多种机型可选，满足多种冷量需求

●安装便捷，维护成本低，系统运转平稳可靠

商超便利店中温定频冷凝机组技术参数
项目	名称	BF-CUH0200MY	BF-CUH0300MY	BF-CUH0400MY	BF-CUH0500MY	BF-CUH0600MY	BF-CUH0700MY	BF-CUH0900MY
压缩机	型号	(MLZ015T4)	(MLZ021T4)	(MLZ030T4)	(MLZ038T4)	(MLZ045T4)	(MLZ048T4)	(MLZ066T4)
压缩机	最大运行电流(A)	4.9	6.8	9.8	11.7	14.1	15.3	20.3
风扇尺寸	Φ×数量	480×1	480×1	480×1	480×2	480×2	480×2	550×2
输入功率	(w)	1810	2552	3735	4439	5030	5380	7720
名义制冷量	(w)	3580	4960	7390	8990	10680	12870	15440
风机电机	电源	220V/1ph/50Hz
接管尺寸	吸气	5/8"	5/8"	3/4"	3/4"	3/4"	7/8"	1-1/8"
接管尺寸	出液	3/8"	3/8"	3/8"	1/2"	1/2"	1/2"	5/8"

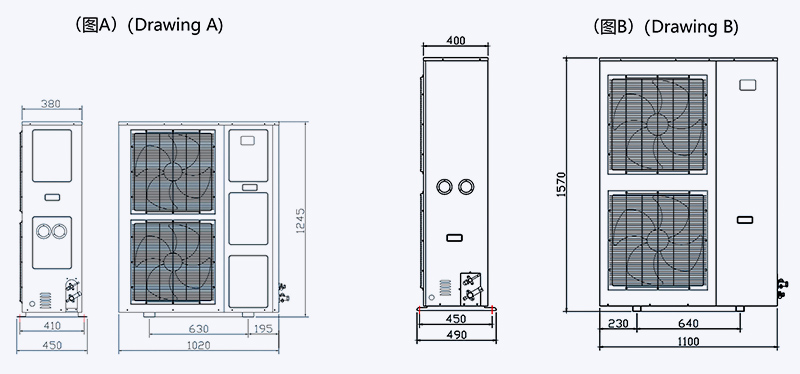

外形尺寸(mm)		(图A)			(图B)			(图C)
工况:R404A,环境温度32℃ ,蒸发温度-10℃测得,制冷量基于吸气温度20℃,有过冷。实际参数以铭牌为准。

■产品特点

●采用丹佛斯专用低温压缩机，标配曲轴箱加热器，部分机型可单相220V供电

●过滤器、视液镜及压力开关等配件均为丹佛斯产品

●冷凝器使用内螺纹铜管，换热面积增大，同时配置可调速风机

●机组配置微电脑控制器，根据实际冷量需求调节运行状态，保证系统安全高效运转

●箱体全封闭隔音设计，风机可调速，运行更安静

●采用中间喷射的涡旋低温专用压缩机，以及带经济换热器的系统设计，构成超低温喷气增焓制冷系统

●低温环境组件可选，可在严寒地区稳定运行

●压缩机和冷凝器可按需做成两个箱体，以减小尺寸从而满足苛刻安装条件

■客户得到的价值

●高效运行，年运行费用节省7%左右

●4HP-10HP等多种机型可选，满足多种冷量需求

●安装便捷，维护成本低，系统运转平稳可靠

商超便利店低温定频冷凝机组技术参数
项目	名称	BF-CUH0400JY	BF-CUH0500JY	BF-CUH0600JY	BF-CUH0800JY	BF-CUH1000JY
压缩机	型号	(LLZ013T4)	(LLZ015T4)	(LLZ018T4)	(LLZ024T4)	(LLZ034T4)
压缩机	最大运行电流(A)	9.8	12	14.4	18.3	22.7
风扇尺寸	Φ×数量	480×1	480×2	480×2	550×2	550×2
输入功率	(w)	3087	3595	4137	5113	6805
名义制冷量	(w)	4482	5313	6330	7950	10810
风机电机	电源	220V/lph/50Hz
接管尺寸	吸气	5/8"	3/4"	3/4"	1-1/8"	1-1/8"
接管尺寸	出液	3/8"	1/2"	1/2"	5/8"	5/8"

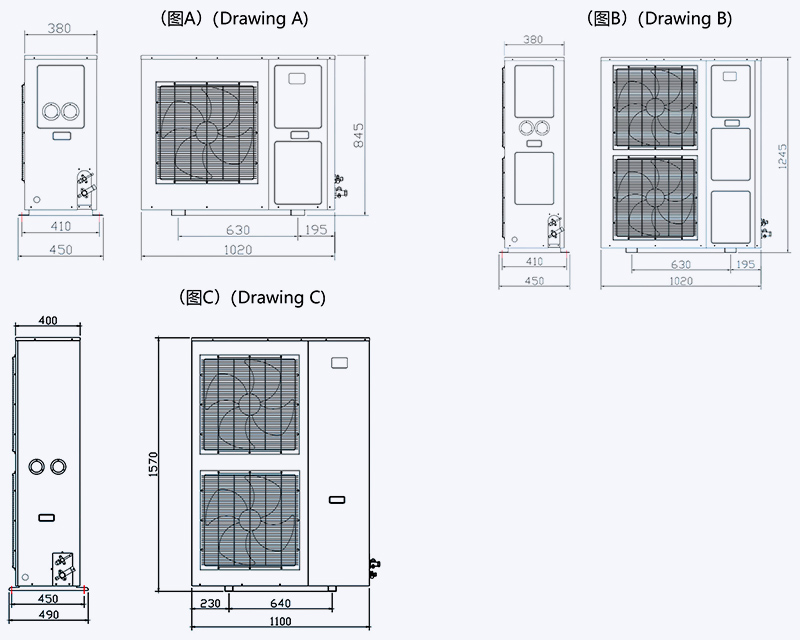

外形尺寸(mm)		(图A) (Drawing A)	(图B) (Drawing B)		(图C (Drawing C)
工况:R404A,环境温度32℃ ,蒸发温度-30℃测得，制冷量基于吸气温度20℃,有过冷。实际参数以铭牌为准。

■产品特点

●采用丹佛斯变频涡旋压缩机，配置高效永磁电机，实现能量无级调节，低噪音高效运行

●压缩机配套丹佛斯制冷专用变频器，内置滤波器及电抗器，改善电机功率因数，适合电磁兼容要求高的环境

●采用丹佛斯品牌CDU专用控制器

●采用丹佛斯品牌过滤器，视液镜及压力开关

●冷凝器使用内螺纹铜管，换热面积增大，同时配置可调速风机

●机组配置微电脑控制器，根据实际冷量需求调节运行状态，保证系统安全高效运转

●箱体全封闭隔音设计，风机可调速，运行更安静

●低温环境组件可选，可在严寒地区稳定运行

●压缩机和冷凝器可按需做成两个箱体，以减小尺寸从而满足苛刻安装条件

■客户得到的价值

●高效运行，年运行费用节省30%左右

●约30%〜100%能量调节范围

●7种机型可选，可满足大部分便利店冷藏系统制冷需求

●安装便捷，维护成本低，系统运转平稳可靠.

商超便利店中温变频冷凝机组技术参数
型号	压缩机型号	最大电流 (A)	输入功率(w)	接管尺寸(mm)		外形尺寸 (MM)	环境温度 (℃)	蒸发温度 (℃)	频率范围	制冷量范围 (KW)
				吸气	出液
BF-CUE0200MY	VLZ028TG	8.1	2650	5/8"	3/8"	图（A) (Drawing A)	27	-10	30～95Hz	1.9～4.9
							32			1.8～4.52
							38			1.68～4.1
							43			1.5～3.7
BF-CUE0300MY	VLZ035TGA	9.1	3450	3/4"	1/2"	图（A) (Drawing A)	27	-10	30～95Hz	2.5～6.1
							32			2.3～5.6
							38			2.1～5.1
							43			1.92～4.6
BF-CUE0400MY	VLZ044TGA	12.1	4850	3/4"	1/2"	图（A) (Drawing a)	27	-10	30～80Hz	3.17～9.3
							32			2.97～8.45
							38			2.58～7.71
							43			2.19～6.84
BF-CUE0500MY	VLZ044TGA	12.1	4850	3/4"	1/2"	图（A) (Drawing A)	27	-10	30～95Hz	3.3～11.5
							32			3.1～10.8
							38			2.64～9.7
							43			2.4～8.6
BF-CUE0600MY	VZH065	27.2	7700	1-1/8"	5/8"	图（B) (Drawing B)	27	-10	20～65Hz	4.04～12.64
							32			3.73～11.93
							38			3.34～10.68
							43			2.94～9.87
BF-CUE0700MY	VZH065	27.2	7700	1-1/8"	5/8"	图（B) (Drawing B)	27	-10	20～80Hz	4.28～13.63
							32			3.95～12.95
							38			3.55～11.67
							43			3.23～10.73
BF-CUE0800MY	VZH065	27.2	7700	1-1/8"	5/8"	图（B) (Drawing B)	27	-10	20～95Hz	4.7～15.31
							32			4.41～14.51
							38			3.88～13.1
							43			3.53～11.92
工况：R404A,吸气过热 10℃,有过冷。供电电压一三相380V

R22

中温定频制冷量选型表R22
机组型号	环境温度(℃)	制冷量（W)
		蒸发温度(℃)
		-15	-10	-5	0	5	10
BF-CUH0200M (MLM015T4)	27	2930	3630	4280	4990	5740	6600
	32	2810	3460	4080	4750	5470	6280
	38		3250	3870	4450	5180	5950
	43			3670	4460	4890	5620
BF-CUH0300M (MLM021T4)	27	4350	5140	6050	7060	8180	9390
	32	4100	4880	5760	6730	7790	8950
	38		4510	5450	6390	7400	8530
	43			5150	6040	7020	8070
BF-CUH0400M (MLM030T4)	27	6180	7490	8920	10550	12190	13910
	32	5880	7140	8510	10050	11610	13250
	38		6720	8060	9500	11040	12640
	43			7600	8960	10460	12040
BF-CUH0500M (MLM038T4)	27	6940	8610	10490	12470	14310	16300
	32	6610	8200	9990	11880	13680	15530
	38		7580	9380	11080	13050	14580
	43			8870	10390	12330	13940
BF-CUH0600M (MLM045T4)	27	8330	10240	12370	14700	17170	19660
	32	7930	9760	11780	14000	16360	18730
	38		9120	11110	13170	15450	17760
	43			10550	12320	14640	16780
BF-CUH0700M (MLM048T4)	27	9470	11640	14060	16705	19480	22310
	32	9015	11095	13390	15910	18560	21250
	38	8110	10360	12630	14960	17530	20150
	43		9325	11990	13990	16620	19040
BF-CUH0900M (MLM066T4)	27	13350	16090	18980	22400	26440	31190
	32	12590	15180	17900	21130	24940	29430
	38	11840	14270	16840	19870	23440	27660
	43		12840	15150	17880	21100	24890
注：吸气过热20°℃有过冷

R404A

中温定频制冷量选型表R404A
机组型号	环境温度(℃)	制冷量（W)
		蒸发温度(℃)
		-15	-10	-5	0	5	10
BF-CUH0200MY (MLZ015T4)	27	3100	3790	4515	5240	6200	6940
	32	2900	3580	4220	4900	5800	6490
	38	2650	3300	3930	4519	5260	6040
	43	2230	2730	3560	4030	4750	5460
BF-CUH0300MY (MLZ021T4)	27	4800	5660	6640	7730	8910	10206
	32	4450	5240	6150	7160	8250	9450
	38	4000	4830	5630	6530	7610	8700
	43	3530	4340	5150	5920	6870	7840
BF-CUH0400MY (MLZ030T4)	27	6450	7910	9430	11130	12860	14530
	32	6090	7390	8810	10400	12020	13710
	38	5720	6820	8180	9440	10900	12830
	43	5290	6190	7370	8590	10050	11680
BF-CUH0500MY (MLZ038T4)	27	7860	9620	11395	13150	15100	17190
	32	7350	8990	10650	12290	14150	16070
	38	6810	8200	9730	11450	13250	15000
	43	6260	7550	8800	10370	12060	13620
BF-CUH0600MY (MLZ045T4)	27	9660	11530	13600	15400	18390	21050
	32	8950	10680	12590	14390	17030	19490
	38	8210	9750	11380	13360	15680	18020
	43		8775	10340	12050	14200	16380
BF-CUH0700MY (MLZ048T4)	27	10250	13500	15400	18390	21050	23940
	32	9490	12870	14390	17030	19490	22380
	38	8640	11380	13360	15680	18020	20720
	43		10340	12050	14200	16380	18840
BF-CUH0900MY (MLZ066T4)	27	14510	17490	20640	24350	28730	40910
	32	13690	16500	19470	22970	27110	33900
	38	12870	15510	18300	21590	25480	31990
	43		13950	16470	19430	22930	30070
注：吸气过热20℃，有过冷

R404A

低温定频制冷量选型表R404A
机组型号	环境温度(℃)	制冷量(W)
		蒸发温度(℃)
		-35	-30	-25	-20	-15	-10	-5	0
BF-CUH0400JY (LLZ013T4)	27	4044	4819	5507	6333	7473	8743	10142	11562
	32	3720	4482	5245	6031	7117	8327	9659	11011
	38	3441	4123	4948	5690	6714	7856	9112	10388
	43	3235	3917	4700	5405	6378	7463	8657	9869
BF-CUH0500JY (LLZ015T4)	27	4840	5713	6883	7916	9341	10929	12677	14452
	32	4453	5313	6556	7539	8896	10408	12073	13764
	38	4230	5154	6184	7112	8392	9819	11390	12985
	43	4061	4741	5690	6543	7721	9033	10479	11946
BF-CUH0600JY (LLZ018T4)	27	5766	6806	8116	9333	11013	12885	14947	17039
	32	5305	6330	7729	8889	10488	12272	14235	16228
	38	5039	6076	7292	8385	9895	11577	13429	15309
	43	4636	5651	6781	7798	9202	10767	12489	14238
BF-CUH0800JY (LLZ024T4)	27	7242	8548	10352	11905	14048	16436	19066	21735
	32	6663	7950	9859	11338	13379	15653	18158	20700
	38	6396	7751	9301	10696	12622	14767	17130	19528
	43	6140	7441	8929	10268	12117	14177	16445	18747
BF-CUH1000JY (LLZ034T4)	27	9907	11624	14077	16189	19103	22138	25926	29556
	32	9114	10810	13407	15418	18193	21286	24692	28149
	38	8659	10540	12648	14545	17163	20081	23294	26555
	43	8226	10118	12142	13963	16477	19278	22362	25493
注：吸气过热10℃，有过冷

		采用丹佛斯冷冻涡旋压缩机，性能优越，耐高温，超低噪音，使用寿命更长。				采用丹佛斯品牌干燥过滤器、压力开关，作用力比例动作和双层压控波纹管防护，干燥过滤器吸水速度快能力高，过滤效率高，耐蚀腐，杂质与水分无处可逃，为机组安全保驾护航。
		商超便利店变频机组采用丹佛斯制冷专用变频器，内置滤波器及电抗器，改善电机功率因数，适合电磁兼容要求高的环境，控制器采用丹佛斯CDU专用机组控制器，运行更稳定。				商超便利店定频机组采用进口CPU拉芯片，全程智能化，自动实时监测、检测、快速准确的达到预设的温度。抗干扰性、防水性强，有485通讯接口，适用于多机组连接使用，可长距离远程控制。
