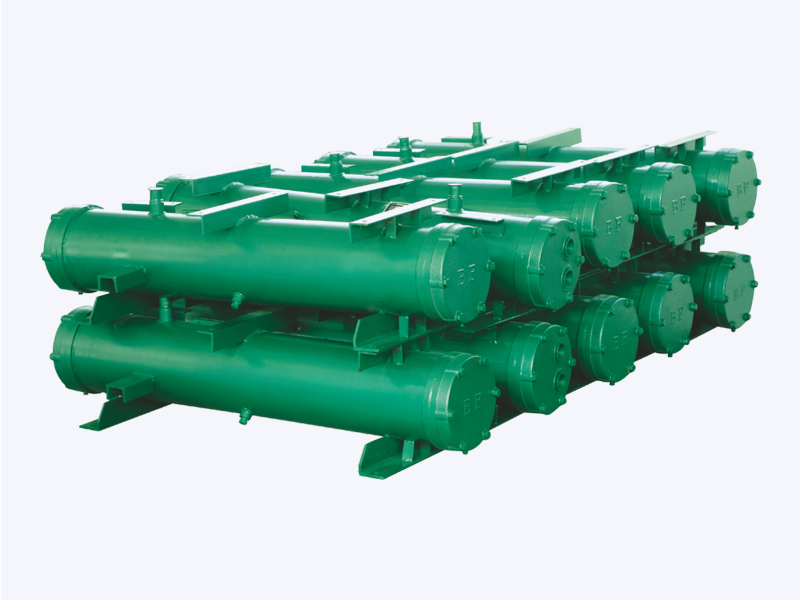

壳管式水冷蒸发器

北峰公司自从1984年生产第一台换热器以来，一贯依赖精密的数控加工设备，优质高效的换热管，制造出让用户使用放心，用后安心的高品质产品。现有冷凝器、蒸发器二大类，包括淡水、海水单机、双机组冷凝器，贮液式冷凝器，直管、U型管单机、双机、参机组蒸发器等十—种类。产品选材优良、制造工艺规范、检验标准严格、出厂资料齐全、质监部门监制。

产品描述 联系表单

壳管式热交换器

冷凝器在下列工作条件下设计:
进水温度tw¹=30℃
出水温度tw²=35℃冷凝温度40℃
冷却水流速1.5~2.5m/s

蒸发器在下列工作条件下设计:
进水温度tw¹=12℃
出水温度tw²=7℃蒸发温度2°℃
水流速0.7~1.5m/s
单位换算采用1RT=3.516KW=3024Kcal/h

备注: 1.北峰不断改良产品，因此，各项参数会有所改变，恕不另行通知。
2.您可选用以上产品，也可按您的要求设计制造。
3.产品最终确认以双方确定的合同技术文件为准

高压（R410A）水冷冷凝器

型号	换热量		外形尺寸 (mm)						进出口直径 (mm)
型号	RT	Kcal/h	D	T1	T	A	C	E	S	P	L	W
BF-WN2G	2	6048	127	650	736	80	155	90	RC/1/4"	16	16	Rp1"
BF-WN3G	3	9072	127	650	736	80	155	90	RC/1/4"	16	16	Rp1"
BF-WN4G	4	12096	140	650	736	80	165	100	RC/1/4"	16	16	Rp 1-1/2"
BF-WN5G	5	15120	140	650	736	80	165	100	RC/1/4"	16	16	Rp 1-1/2"
BF-WN6G	6	18144	168	820	906	80	195	110	RC/1/4"	22	16	Rp1-1/2"
BF-WN8G	8	24192	168	820	906	80	195	110	RC/1/4"	22	16	Rp 1-1/2"
BF-WN10G	10	30240	168	990	1076	80	195	110	RC/1/4"	22	16	Rp1-1/2"
BF-WN12G	12	36288	203	838	944	100	232	120	RC/1/4"	28	22	Rp2"
BF-WN15G	15	45360	203	1018	1124	100	232	120	RC/1/4"	28	22	Rp2"
BF-WN20G	20	60480	219	1250	1356	100	238	120	RC/1/4"	28	22	Rp2"
BF-WN25G	25	75600	219	1250	1356	100	238	120	RC/1/4"	28	22	Rp2-1/2"
BF-WN30G	30	90720	219	1600	1706	100	238	120	RC/1/4"	35	28	Rp2-1/2"
BF-WN35G	35	105840	219	1600	1706	100	238	120	RC/1/4"	35	28	Rp2-1/2"
BF-WN40G	40	120960	273	1600	1706	100	300	120	RC/3/8"	35	28	Rp2-1/2"
BF-WN45G	45	136080	273	2030	2136	100	300	120	RC/3/8"	42	28	Rp2-1/2"
BF-WN50G	50	151200	273	2030	2136	100	300	120	RC/3/8"	42	28	Rp1-1/2"
BF-WN55G	55	166320	273	2030	2136	100	300	120	RC/3/8"	42	28	Rp 1-1/2"
BF-WN60G	60	181440	273	2030	2136	100	300	130	RC/3/8"	42	28	Rp3"
BF-WN65G	65	196660	273	2030	2136	100	300	130	RC/3/8"	48	35	Rp3"
BF-WN70G	70	211680	273	2030	2136	100	300	130	RC/3/8"	54	35	Rp3"
BF-WN75G	75	226800	273	2030	2136	100	300	130	RC/3/8"	54	35	Rp3"
BF-WN80G	80	241920	325	2030	2176	110	375	160	RC/3/8"	54	35	Rp4"
BF-WN85G	85	257040	325	2030	2176	110	375	160	RC/3/8"	67	35	Rp4"
BF-WN90G	90	272160	325	2030	2176	110	375	160	RC/3/8"	67	35	Rp4"
BF-WN95G	95	287280	325	2030	2176	110	375	160	RC/3/8"	67	35	Rp4"
BF-WN100G	100	302400	325	2030	2176	110	375	160	RC/3/8"	80	48	Rp4"
BF-WN120G	120	362880	325	2230	2376	110	375	160	RC/3/8"	80	48	Rp4"
BF-WN150G	150	453600	426	2465	2880	150	500	325	RC/3/8"	80	Φ54 阀	DN 150
BF-WN180G	180	544320	426	2465	2880	150	500	325	RC/3/8"	80	Φ54阀	DN 150
BF-WN200G	200	604800	426	2685	3190	150	500	325	RC/3/8"	80	Φ54阀	DN 150
BF-WN250G	250	756000	530	2685	3190	150	610	380	RC/3/8"	80	Φ54阀	DN200
BF-WN300G	300	907200	530	2685	3190	150	610	380	RC/3/8"	80	Φ54 阀	DN200

产品特点及选用说明:
1.产品设计、制造遵照TSG《固定式压力容器安全技术监察教程》、NB/T47012《制冷装置用压力容器》标准执行。
2.设计工况tw1=30℃，tw2=35℃，冷凝温度40℃，冷却水流速1~2.5米/秒。产品性能依据《UNILAB》软件计算和实际测试修正，充分发挥产品的热交换能力。
3.产品内壁采用喷丸、钝化处理，确保制冷设备清洁度。

高效水冷冷凝器

型号	换热量		外形尺寸 (mm)						进出口直径(mm)
型号	RT	Kcal/h	D	T1	T	A	C	E	S	P	L	W
BF-WN2	2	6048	127	650	736	80	155	90	RC/1/4"	16	16	Rp1"
BF-WN3	3	9072	127	650	736	80	155	90	RC/1/4"	16	16	Rp1"
BF-WN4	4	12096	140	650	736	80	165	100	RC/1/4"	16	16	Rp 1-1/2"
BF-WN5	5	15120	140	650	736	80	165	100	RC/1/4"	16	16	Rp 1-1/2"
BF-WN6	6	18144	168	820	906	80	195	110	RC/1/4"	22	16	Rp1-1/2"
BF-WN8	8	24192	168	820	906	80	195	110	RC/1/4"	22	16	Rp 1-1/2"
BF-WN10	10	30240	168	990	1076	80	195	110	RC/1/4"	22	16	Rp1-1/2"
BF-WN12	12	36288	203	838	944	100	232	120	RC/1/4"	28	22	Rp2"
BF-WN15	15	45360	203	1018	1124	100	232	120	RC/1/4"	28	22	Rp2"
BF-WN20	20	60480	219	1250	1356	100	238	120	RC/1/4"	28	22	Rp2"
BF-WN25	25	75600	219	1250	1356	100	238	120	RC/1/4"	28	22	Rp2-1/2"
BF-WN30	30	90720	219	1600	1706	100	238	120	RC/1/4"	35	28	Rp2-1/2"
BF-WN35	35	105840	219	1600	1706	100	238	120	RC/1/4"	35	28	Rp2-1/2"
BF-WN40	40	120960	273	1600	1706	100	300	120	RC/3/8"	35	28	Rp2-1/2"
BF-WN45	45	136080	273	2030	2136	100	300	120	RC/3/8"	42	28	Rp2-1/2"
BF-WN50	50	151200	273	2030	2136	100	300	120	RC/3/8"	42	28	Rp1-1/2"
BF-WN55	55	166320	273	2030	2136	100	300	120	RC/3/8"	42	28	Rp 1-1/2"
BF-WN60	60	181440	273	2030	2136	100	300	130	RC/3/8"	42	28	Rp3"
BF-WN65	65	196660	273	2030	2136	100	300	130	RC/3/8"	48	35	Rp3"
BF-WN70	70	211680	273	2030	2136	100	300	130	RC/3/8"	54	35	Rp3"
BF-WN75	75	226800	273	2030	2136	100	300	130	RC/3/8"	54	35	Rp3"
BF-WN80	80	241920	325	2030	2176	110	375	160	RC/3/8"	54	35	Rp4"
BF-WN85	85	257040	325	2030	2176	110	375	160	RC/3/8"	67	35	Rp4"
BF-WN90	90	272160	325	2030	2176	110	375	160	RC/3/8"	67	35	Rp4"
BF-WN95	95	287280	325	2030	2176	110	375	160	RC/3/8"	67	35	Rp4"
BF-WN100	100	302400	325	2030	2176	110	375	160	RC/3/8"	80	48	Rp4"
BF-WN120	120	362880	325	2230	2376	110	375	160	RC/3/8"	80	48	Rp4"
BF-WN150	150	453600	426	2465	2880	150	500	325	RC/3/8"	80	Φ54 阀	DN 150
BF-WN180	180	544320	426	2465	2880	150	500	325	RC/3/8"	80	Φ54阀	DN 150
BF-WN200	200	604800	426	2685	3190	150	500	325	RC/3/8"	80	Φ54阀	DN 150
BF-WN250	250	756000	530	2685	3190	150	610	380	RC/3/8"	80	Φ54阀	DN200
BF-WN300	300	907200	530	2685	3190	150	610	380	RC/3/8"	80	Φ54 阀	DN200

高温、中低温水冶冶凝器

型号	换热量		外形尺寸 (mm)								进出口直径(mm)
型号	高温	中低温	D	T1	T	A	B	C	E	F	S	P	L	W
BF-WN4HP	12096	9072	219	950	1056	270	210	238	80	40	Rc3/8"	19	Φ12 阀	Rp1-1/2"
BF-WN5HP	15120	12096	219	950	1056	270	210	238	80	40	Rc3/8"	19	Φ12 阀	Rp1-1/2"
BF-WN8HP	21168	18144	219	1100	1206	340	230	238	80	40	Rc3/8"	25	Φ16 阀	Rp1-1/2"
BF-WN10HP	30240	21168	219	1100	1206	340	230	238	80	40	Rc3/8"	25	Φ16 阀	Rp1-1/2"
BF-WN15HP	36288	30240	219	1140	1246	260	230	238	80	40	Rc3/8"	28	Φ16 阀	Rp1-1/2"
BF-WN20HP 小	39312	36288	273	1250	1356	100	100	300	120	0	Rc3/8"	32	Φ22阀	Rp2-1/2"
BF-WN20HP 大	42336	39312	273	1250	1356	100	100	300	120	0	Rc3/8"	32	Φ22阀	Rp2-1/2"
BF-WN25HP	54432	42312	273	1600	1706	100	100	300	120	0	Rc3/8"	35	Φ22阀	Rp2-1/2"
BF-WN30HP	60480	45360	273	1600	1706	100	100	300	120	0	Rc3/8"	35	Φ22阀	Rp2-1/2"
BF-WN35HP	66528	54432	273	1600	1706	100	100	300	120	0	Rc3/8"	42	Φ28阀	Rp2-1/2"
BF-WN40HP	75600	60480	273	1600	1706	100	100	300	120	0	Rc3/8"	42	Φ28阀	Rp2-1/2"
BF-WN50HP	81648	75600	325	1600	1706	100	100	375	160	0	Rc3/8"	54	Φ28阀	Rp4"
BF-WN60HP	120960	105840	325	1600	1706	100	100	375	160	0	Rc3/8"	54	Φ28阀	Rp4"
BF-WN70HP	136080	120960	325	1600	1706	100	100	375	160	0	Rc3/8"	54	Φ35阀	Rp4"
BF-WN80HP	151200	136080	325	2030	2176	150	150	375	160	0	Rc3/8"	54	Φ35阀	Rp4"
BF-WN90HP	166320	151200	325	2030	2176	150	150	375	160	0	Rc3/8"	67	Φ35阀	Rp4"
BF-WN100HP	181440	166320	325	2030	2176	150	150	375	160	0	Rc3/8"	67	Φ35阀	Rp4"
BF-WN120HP	217728	199584	325	2030	2176	150	150	375	180	0	Rc3/8"	67	Φ42阀	Rp4"
BF-WN150HP	244944	226800	325	2030	2176	150	150	375	180	0	Rc3/8"	67	Φ42阀	Rp4"
BF-WN200HP	326592	2302400	426	2030	2030	150	150	500	325	0	Rc3/8"	76	Φ42阀	DN100
BF-WN250HP	408240	378000	426	2030	2465	150	150	500	325	0	Rc3/8"	76	Φ54阀	DN100
BF-WN300HP	489888	453600	426	2030	2465	150	150	500	325	0	Rc3/8"	76	Φ54阀	DN150

高效双系统水冷冷凝器

型号	换热量		外形尺寸 (mm)							进出口直径(mm)
型号	RT	Kcal/h	D	T1	T2	T	A	c	E	S	P	L	W
BF-2WN10	10	30240	168	450	450	990	80	195	110	Rc1/4"	16	16	Rp1-1/2"
BF-2WN15	15	45360	203	550	550	1210	100	232	120	Rc1/4"	22	16	Rp2"
BF-2WN20	20	60480	219	650	650	1410	100	238	120	Rc1/4"	22	16	Rp2"
BF-2WN30	30	90720	219	820	820	1750	100	238	120	Rc1/4"	28	16	Rp2-1/2"
BF-2WN40	40	120960	273	820	820	1750	100	300	120	Rc3/8"	28	22	Rp2-1/2"
BF-2WN50	50	151200	273	1018	1018	2345	100	300	120	Rc3/8"	35	22	Rp3"
BF-2WN60	60	181440	273	1018	1018	2345	100	300	120	Rc3/8"	42	28	Rp3"
BF-2WN70	70	196560	273	1018	1018	2345	100	300	120	Rc3/8"	42	28	Rp3"
BF-2WN80	80	241920	325	1018	1018	2185	100	375	160	Rc3/8"	42	28	Rp4"
BF-2WN90	90	272160	325	1018	1018	2185	100	375	160	Rc3/8"	42	28	Rp4"
BF-2WN100	100	302400	325	1018	1018	2185	100	375	160	Rc3/8"	48	28	Rp4"
BF-2WN120	120	362880	325	1250	1250	2650	100	375	160	Rc3/8"	48	28	Rp4"

根据客户需要，也可设计成参机组冷凝器，恕不另行列表。

高效海水用冷凝器

型号	换热量		外形尺寸 (mm)						进出口尺寸 (mm)
型号	RT	Kcal/h	D	T1	T	A	c	E	S	P	L	W
BF-WN3H	3	9072	127	650	736	80	155	90	RC 1/4"	16	16	Rp1 "
BF-WN5H	5	15120	140	650	736	80	165	100	RC 1/4"	16	16	Rp1-1/2 "
BF-WN8H	8	24192	168	820	906	80	195	110	RC 1/4"	22	16	Rp1-1/2 "
BF-WN10H	10	30240	168	990	1076	80	195	110	RC 1/4"	22	16	Rp1-1/2 "
BF-WN12H	12	36288	203	838	944	100	232	120	RC 1/4"	28	22	Rp2 "
BF-WN15H	15	45360	203	1018	1124	100	232	120	RC 1/4"	28	22	Rp2 "
BF-WN20H	20	60480	219	1250	1356	100	238	120	RC 1/4"	28	22	Rp2 "
BF-WN25H	25	75600	219	1250	1356	100	238	120	RC 1/4"	28	22	Rp2-1/2"
BF-WN30H	30	90720	219	1600	1706	100	238	120	RC 1/4"	35	28	Rp2-1/2"
BF-WN35H	35	105840	219	1600	1706	100	238	120	RC 1/4"	35	28	Rp2-1/2"
BF-WN40H	40	120960	273	1600	1706	100	300	120	RC 3/8"	35	28	Rp2-1/2"
BF-WN45H	45	136080	273	2030	2136	100	300	120	RC 3/8"	42	28	Rp2-1/2"
BF-WN50H	50	151200	273	2030	2136	100	300	120	RC 3/8"	42	28	Rp2-1/2"
BF-WN55H	55	166320	273	2030	2136	100	300	120	RC 3/8"	42	28	Rp2-1/2"
BF-WN60H	60	181440	273	2030	2136	100	300	130	RC 3/8"	42	28	Rp3"
BF-WN65H	65	196660	273	2030	2136	100	300	130	RC 3/8"	48	35	Rp3"
BF-WN70H	70	211680	273	2030	2136	100	300	130	RC 3/8"	54	35	Rp3"
BF-WN75H	75	226800	273	2030	2136	100	300	130	RC 3/8"	54	35	Rp3"
BF-WN80H	80	241920	325	2030	2176	100	375	160	RC 3/8"	54	35	Rp4 "
BF-WN85H	85	257040	325	2030	2176	110	375	160	RC 3/8"	67	35	Rp4 "
BF-WN90H	90	272160	325	2030	2176	110	375	160	RC 3/8"	67	35	Rp4 "
BF-WN95H	95	287280	325	2030	2176	110	375	160	RC 3/8"	67	35	Rp4 "
BF-WN100H	100	302400	325	2030	2176	110	375	160	RC 3/8"	80	48	Rp4 "
BF-WN120H	120	362880	325	2230	2376	110	375	160	RC 3/8"	80	48	Rp4 "
BF-WN150H	150	453600	426	2465	2880	150	500	325	RC 3/8"	80	Φ54 阀	DN 150
BF-WN180H	180	544320	426	2465	2880	150	500	325	RC 3/8"	80	Φ54 阀	DN 150
BF-WN200H	200	604800	426	2685	3190	150	500	325	RC 3/8"	80	Φ54 阀	DN 150
BF-WN250H	250	756000	530	2685	3190	150	610	380	RC 3/8"	80	Φ54 阀	DN 200
BF-WN300H	300	907200	530	2685	3190	150	610	380	RC 3/8"	80	Φ54阀	DN 200

注:1.根据客户需要，也可设计成双机组、参机组冷凝器，恕不另行列表。

2壳体管板进行防腐、防耐酸处理，铜管选用海水(白铜)专用铜管。

高效贮液式冷凝器

型号	换热量		外形尺寸(mm)						进出口尺寸(mm)				贮液纯容积(L)
型号	RT	Kcal/h	D	T1	T	A	c	E	S	P	L	W	贮液纯容积(L)
BF-WN15V	15	45360	219	1018	1124	100	238	120	RC/1/4"	28	Φ22 阀	Rp2 "	5
BF-WN20V	20	60480	219	1250	1356	100	238	120	RC/1/4"	28	Φ22 阀	Rp2-1/2"	7
BF-WN25V	25	75600	273	1250	1356	100	300	120	RC/1/4"	35	Φ28 阀	Rp2-1/2"	19
BF-WN30V	30	90720	273	1600	1706	100	300	120	RC/1/4"	35	Φ28 阀	Rp2-1/2"	26
BF-WN35V	35	105840	273	1600	1706	100	300	120	RC/1/4"	35	Φ28 阀	Rp2-1/2"	26
BF-WN40V	40	120960	273	1600	1706	100	300	120	RC/3/8"	42	Φ28 阀	Rp2-1/2"	22
BF-WN45V	45	136080	273	2030	2136	100	300	120	RC/3/8"	42	Φ28 阀	Rp2-1/2"	36
BF-WN50V	50	151200	325	2030	2136	100	300	120	RC/3/8"	42	Φ28 阀	Rp2-1/2"	28
BF-WN55V	55	166320	325	2030	2136	100	300	130	RC/3/8"	42	Φ28 阀	Rp3"	28
BF-WN60V	60	181440	325	2030	2136	100	300	130	RC/3/8"	48	Φ35阀	Rp3"	28
BF-WN65V	65	196660	325	2030	2176	100	300	130	RC/3/8"	54	Φ35阀	Rp3"	54
BF-WN70V	70	211680	325	2030	2176	100	300	130	RC/3/8"	54	Φ35阀	Rp3"	54
BF-WN80V	80	241920	325	2030	2176	100	375	160	RC/3/8"	54	Φ35阀	Rp4 "	44
BF-WN85V	85	257040	325	2030	2176	110	375	160	RC/3/8"	67	Φ35阀	Rp4 "	40
BF-WN90V	90	272160	325	2030	2176	110	375	160	RC/3/8"	67	Φ35阀	Rp4 "	40
BF-WN95V	95	287280	325	2030	2176	110	375	160	RC/3/8"	67	Φ35阀	Rp4 "	40
BF-WN100V	100	302400	351	2220	2370	110	440	250	RC/3/8"	80	Φ48阀	DN 80	50
BF-WN120V	120	362880	351	2220	2370	110	440	250	RC/3/8"	80	Φ48阀	DN 80	60
BF-WN150V	150	453600	426	2465	2880	150	500	325	RC/3/8"	80	Φ54阀	DN 150	105
BF-WN180V	180	544320	426	1465	2880	150	500	325	RC/3/8"	80	Φ54阀	DN 150	80
BF-WN200V	200	604800	426	2685	3190	150	500	325	RC/3/8"	80	Φ54阀	DN 150	80
BF-WN250V	250	756000	530	2685	3190	150	610	380	RC/3/8"	80	Φ54阀	DN 200	120
BF-WN300V	300	907200	530	2685	3190	150	610	380	RC/3/8"	80	Φ54阀	DN 200	90

高效U型干式蒸发器

型号	换热量		外形尺寸 (mm)											接口规格(mm)
型号	RT	KW	A	B	C	D	E	F	G	H	R	S	T	a(b)	C	d
BF-EU5	5	18	932	140	129	730	130	195	45	30	550	60	160	1½"	22	35
BF-EU6	6	21	932	140	129	730	130	195	45	30	550	60	160	1½"	22	35
BF-EU8	8	28	1082	140	129	880	130	195	45	30	650	60	160	1½"	22	35
BF-EU10	10	35	1282	140	129	1080	130	195	45	30	800	60	160	2"	22	35
BF-EU12	12	42	1432	140	129	1230	130	195	45	30	800	60	160	2"	22	35
BF-EU15	15	53	1318	168	168	1050	130	235	55	35	800	60	160	2½"	28	42
BF-EU20	20	70	1468	168	168	1200	130	235	55	35	800	60	160	2½"	28	42
BF-EU25	25	88	1668	168	168	1400	130	235	55	35	1000	60	160	2½"	28	42
BF-EU30	30	106	1818	168	168	1550	130	235	55	35	1000	60	160	2½"	28	42
BF-EU35	35	124	2261	219	192	1950	130	300	70	45	1400	80	200	3"	35	54
BF-EU40	40	140	2261	219	192	1950	130	300	70	45	1400	80	200	3"	35	54
BF-EU50	50	176	2261	219	192	1950	130	300	70	45	1400	80	200	3"	35	54
BF-EU60	60	212	2511	219	192	2200	130	300	70	45	1400	80	200	3"	35	54
BF-EU80	80	280	2546	245	212	2200	150	325	75	60	1400	80	200	4"	42	67
BF-EU100	100	352	2500	273	241	2100	150	350	80	65	1400	80	240	4"	42	80

高效蒸发器系列

型号	换热量		外形尺寸 (mm)								进出口尺寸 (mm)
型号	RT	Kcal/h	A	B	c	D	E	F	H	W	O	P	Q	I	R	S
BF-E5	5	15120	885	800	500	168	660	245	70	150	22	16	R1-1/4"	Rc1/2"	Rc1/2 "	13
BF-E6	6	18144	1085	1000	700	168	860	245	70	150	22	16	R1-1/2"	Rc1/2"	Rc1/2"	13
BF-E8	8	24192	1085	1000	700	203	860	285	80	200	35	16	R1-1/2"	Rc1/2 "	Rc1/2"	13
BF-E10	10	30240	1085	1000	700	203	860	285	80	200	35	16	R1-1/2"	Rc1/2 H	Rc1/2"	13
BF-E12	12	36288	1290	1200	850	203	1030	285	80	200	35	22	R2"	Rc1/2 "	Rc1/2"	13
BF-E15	15	45360	1290	1200	850	219	1030	300	80	200	42	22	R2"	Rc1/2"	Rc1/2"	13
BF-E20	20	60480	1590	1500	1100	219	1330	300	80	200	42	22	R2M	Rc3/4"	Rc1/2"	13
BF-E25	25	75600	1690	1600	1200	245	1420	330	80	250	42	22	R2-1/2"	Rc3/4 "	Rc3/4"	13
BF-E30	30	90720	1690	1600	1200	245	1420	330	80	250	54	28	R2-1/2"	Rc3/4"	Rc3/4"	13
BF-E35	35	105840	1910	1800	1200	273	1590	355	90	250	54	28	R3"	Rc3/4 "	Rc3/4 "	18
BF-E40	40	120960	1910	1800	1200	273	1590	355	90	250	54	35	R3"	Rc3/4"	Rc3/4"	18
BF-E50	50	151200	1910	1800	1200	325	1590	416	90	300	67	35	R3M	Rc3/4 "	Rc3/4"	18
BF-E60	60	181440	2120	2000	1400	325	1790	416	90	300	67	35	R3"	Rc3/4 "	Rc3/4"	18
BF-E80	80	241920	2430	2300	1700	325	2060	416	90	300	67	35	R3"	Rc3/4"	Rc3/4"	18
BF-E100	100	302400	2430	2300	1700	377	2060	470	90	350	80	42	DN 100	Rc3/4"	Rc3/4"	18
BF-E120	120	362880	2430	2300	1700	377	2060	470	90	350	80	42	DN 100	Rc3/4"	Rc3/4"	18
BF-E150	150	453600	2430	2300	1700	426	2060	510	100	400	108	54	DN 150	Rc3/4 "	Rc3/4"	18
BF-E180	180	544320	2430	2300	1700	450	2060	540	100	400	108	54	DN 150	Rc3/4 "	Rc3/4"	18
BF-E200	200	604800	3130	3000	2500	450	2700	540	100	400	108	54	DN 150	Rc3/4"	Rc3/4"	18
BF-E250	250	756000	3130	3000	2500	530	2700	620	110	500	133	54	DN200	Rc3/4"	Rc3/4 "	18
BF-E300	300	907200	3130	3000	2500	530	2700	620	110	500	133	54	DN200	Rc3/4"	Rc3/4"	18

高效双系统蒸发器系列

型号	换热量		外形尺寸 (mm)								进出口尺寸 (mm)
型号	RT	Kcal/h	A	B	C	D	E	F	H	W	0	P	Q	I	R	S
BF-2E10	10	30240	1085	1000	700	203	704	285	80	200	22	16	DN 50	12	Rc1/2 "	13
BF-2E16	16	48384	1290	1200	850	219	904	300	80	200	35	16	DN 50	12	Rc1/2"	13
BF-2E20	20	60480	1590	1500	1100	219	1204	300	80	200	35	16	DN 65	12	Rc1/2 "	13
BF-2E30	30	90720	1590	1500	1100	273	1204	355	80	250	42	22	DN 80	12	Rc3/4"	18
BF-2E40	40	120960	1910	1800	120	273	1504	355	80	300	42	22	DN 80	12	Rc3/4"	18
BF-2E50	50	151200	1910	1800	1200	325	1504	416	80	300	42	22	DN 80	12	Rc3/4"	18
BF-2E60	60	181440	2120	2000	1400	325	1504	416	90	300	54	28	DN 100	12	Rc3/4"	18
BF-2E70	70	211680	2430	2300	1700	325	1704	416	90	300	54	28	DN 100	12	Rc3/4"	18
BF-2E80	80	241920	2430	2300	1700	325	1704	416	90	300	54	35	DN 100	12	Rc3/4"	18
BF-2E90	90	272160	2430	2300	1700	377	1904	470	90	350	54	35	DN 150	12	Rc3/4"	18
BF-2E100	100	302400	2430	2300	1700	377	1904	470	100	350	67	35	DN 150	12	Rc3/4"	18
BF-2E110	110	332640	2430	2300	1700	377	1904	470	100	350	67	35	DN 150	12	Rc3/4"	18
BF-2E120	120	362880	2430	2300	1700	377	2154	470	100	350	67	35	DN 150	12	Rc3/4"	18
BF-2E130	130	393120	2430	2300	1700	377	2154	470	100	350	67	35	DN 150	12	Rc3/4"	18
BF-2E140	140	423360	2430	2300	1700	450	2154	540	100	400	67	35	DN 200	12	Rc3/4"	18
BF-2E150	150	453600	2430	2300	1700	450	2154	540	100	400	67	35	DN 200	12	Rc3/4"	18
BF-2E160	160	483840	2430	2300	1700	450	2254	540	100	400	67	35	DN 200	12	Rc3/4"	18

高效参系统蒸发器系列

型号	换热量		外形尺寸 (mm)								进出口尺寸 (mm)
型号	RT	Kcal/h	A	B	C	D	E	F	H	W	O	P	Q	I	R	S
BF-3E15	15	45360	1290	1200	850	219	900	300	80	200	22	16	DN50	12	Rc1/2"	13
BF-3E30	30	90720	1590	1500	1100	273	1100	355	80	250	35	16	DN80	12	Rc3/4"	18
BF-3E45	45	136080	1910	1800	1200	273	1500	355	80	250	42	22	DN80	12	Rc3/4 "	18
BF-3E60	60	181440	2120	2000	1400	325	1500	416	90	300	42	22	DN 100	12	Rc3/4"	18
BF-3E75	75	226800	2430	2300	1700	377	1700	470	90	350	42	22	DN 100	12	Rc3/4"	18
BF-3E90	90	272160	2430	2300	1700	377	1700	470	90	350	54	28	DN 150	12	Rc3/4 "	18
BF-3E120	120	362880	2430	2300	1700	377	1700	470	90	350	54	35	DN 150	12	Rc3/4"	18

菜单

搜索

语言

产品中心

壳管式水冷蒸发器

产品描述

联系表单

取得联系

相关产品
